VAD干貨分享
繼上期我們分享的VAD自控系統集成應用AH方案，這期我們將為您講述VAD自控系統集成應用AO2方案和C方案。
皇家空調VAD自控系統集成應用方案就是專門為中小型變風量空調系統定制的優選方案。該VAD自控系統集成應用方案引用“套餐”式理念，將“套餐”內所有設備進行標準化、模塊化設計，包括但不限于系統操作界面及軟件、DDC控制箱及軟件、強電控制箱、AHU、智慧變風量風口、系統溫度、濕度、壓力傳感器等設備。
皇家空調VAD自控系統是真正滿足用戶靈活需求的變風量空調系統，無需更多的測試調試工作，即插即用，省事省力。
風量調節范圍為0~100%，風量調節范圍大，而且，單一風口最大風量達到1200m3/h；最小工作阻力10Pa左右的低阻力風口。所以，覆蓋的負荷范圍非常寬，同一風口就幾乎能涵蓋其服務區域的各種負荷情況。
VAD電動變風量風口的工作靜壓10~70Pa，是低靜壓末端，和常規送風風口幾乎相同，大大降低了管道系統的設計難度。
安裝便捷
即使由于負荷相差太大，需要更換VAD電動變風量風口，也和常規的更換風口相同，只要拆卸風口換上另外一個合適的風口即可。
送風管路
為了降低送風總管的高度和尺寸，送風總管和送風主管都可能設計成中高壓/較高風速的送風管路。在VAD電動變風量風口空調系統這樣的設計也完全可以，只要在低壓的送風支管位置加裝一個區域靜壓控制閥（PIM）就可以很好的解決高低壓匹配問題。
投資成本低，經濟實用
程序標準化，工廠出廠前標定
系統集成化，可通過Modbus接入BA系統
組裝成套化，接線方式固定
操作簡單化，配備手操器可進行日常操作
施工簡易化
在手操器手動啟動或時間表控制范圍內，當風機運行時，通過風管靜壓(AI1 SPS)根據PID控制風機頻率(變頻調節控制AO3，0-10V)。
當風機運行時，根據制冷制熱需求控制冷熱水閥開度(AO2，0-10V)，制冷模式下，通過送風溫度(AI2)根據PI 或 PID 控制冷水閥將送風溫度控制在13°C；制熱模式下，通過送風溫度(AI2)根據PI 或 PID 控制熱水閥將送風溫度控制在28°C。
制冷制熱模式需通過手持終端進行設置。
風機運行時，在制冷或制熱模式下通過回風CO?(AI3)根據PID控制新/回風閥開度(新/回風閥開度調節AO1，0-10V)；過渡季節（室外焓值小于設定值）優先由送風溫度控制新風閥，最大限度利用新風做冷源，直至全新風，新風冷源無法滿足制冷需求時，以送風溫度調節冷水閥開度；同時保證CO?要求的最小新風量。因受控制器AO點限制，新/回風閥需要同1個AO點控制開度，回風閥執行器需設置與新風閥反向動作，同時新風閥需保證最小新風量開度；新/回風閥需系統根據開機程序執行1分鐘后再啟動風機，以保證風閥在風機啟動前開啟一定開度。
當系統關閉后，新/回風閥、冷熱水閥與風機連鎖關閉。

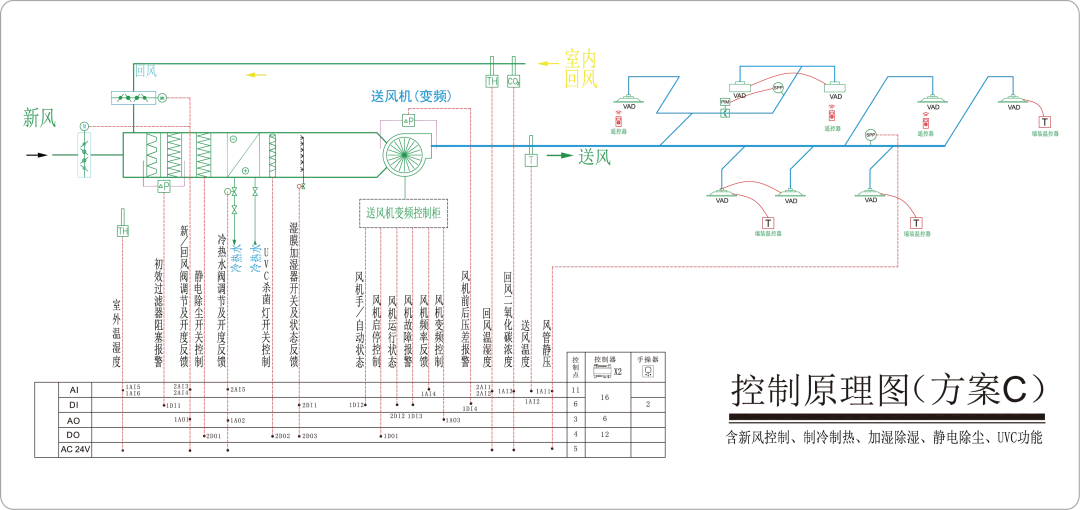

在手操器手動啟動或時間表控制范圍內，當風機運行時，通過風管靜壓(AI1 SPS)根據PID控制風機頻率(變頻調節控制AO3，0-10V)。
與風機連鎖開關，當風機運行時，靜電除塵(DO1)開啟；風機關閉后，靜電除塵關閉。
兩管制，夏季供冷凍水，冬季供熱水；通過送風溫度控制水閥開度(AO)，并反饋開度信號(AI)。
與風機連鎖開關，當風機運行時，UVC(DO2)開啟；風機關閉后，UVC關閉。
冬季制熱模式下風機運行時，當回風濕度(AI2)低于設定值，系統啟動加濕功能，加濕器開啟(DO3)，當回風濕度高于設定值時加濕器關閉。加濕器延時開關控制，避免頻繁開關動作。
風機運行時，在制冷或制熱模式下通過回風CO?(AI3)根據PID控制新風閥開度(新風閥開度調節AO1，0-10V)；過渡季節（室外焓值小于設定值）優先由送風溫度控制新風閥，最大限度利用新風做冷源，直至全新風，新風冷源無法滿足制冷需求時，以送風溫度調節冷水閥開度；同時保證CO?要求的最小新風量?；仫L(fēng)閥執行器設置與新風閥反向動作，同時新風閥需保證最小新風量開度；新/回風閥需系統根據開機程序執行1分鐘后再啟動風機，以保證風閥在風機啟動前開啟一定開度。
當系統關閉后，新/回風閥、冷熱水閥、靜電除塵、加濕器、電加熱、UVC與風機連鎖關閉。
皇家空調VAD自控系統集成應用方案，致力于將現場繁雜的安裝調試工作標準化、模塊化、簡易化，快速化，并且能夠大幅降低現場安裝施工成本。同時，由于變風量末端采用皇家空調智慧變風量風口，使得整個系統更加高端、時尚、節能、環保，特別適用于中小型變風量中央空調項目。
室內空氣品質關系著人們的生活品質和工作效率，是生產生活不可缺少的一部分?；始铱照{(diào)VAD自控系統集成應用方案綜合室內外空氣環境，結合溫度、濕度、空氣質量、舒適度及售后安裝等多維度考量等。
下期，我們將持續為您分享更多VAD自控系統集成應用套餐的干貨，敬請期待！
