繼上期我們分享的VAD自控系統集成應用AO2方案和C方案。這期我們將為您講述VAD自控系統集成應用D方案、E方案和F方案。

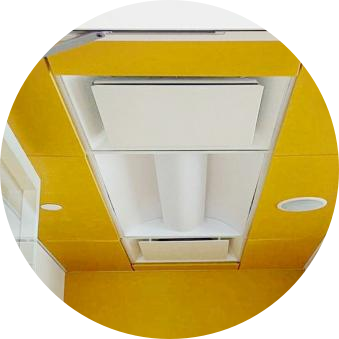

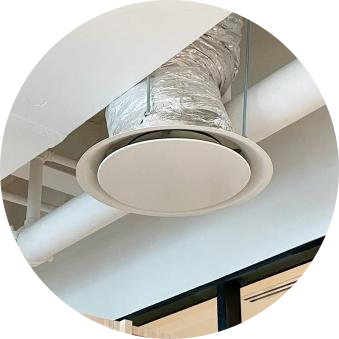

皇家空調智慧電動式變風量風口內部設置有溫控器、執行機構和調節風閥，外部配置有內含電路板和電源板的電控箱，構成一套獨立的區域溫度控制系統。
它不僅可以控制房間的溫度，還可以控制在同一個開敞的空間內不同區域的溫度，從而達到房間舒適度的要求卓越的氣流組織，能夠提供更遠的送風射程，良好的貼附能力，保證氣流不下墜，流動更加充分，從而使室內的溫度分布更均勻，更節能舒適。
進度條，百分之37
即插即用方便化，減去現場調試環節
系統集成化，可通過Modbus接入BA系統
組裝成套化，接線方式固定
操作簡單化，配備手操器可進行日常操作
操作簡單化，手操器可進行日常操作使用
組裝成套化，接線方式固定
聯網監控化，可通過上位機界面實時監控
施工簡易化

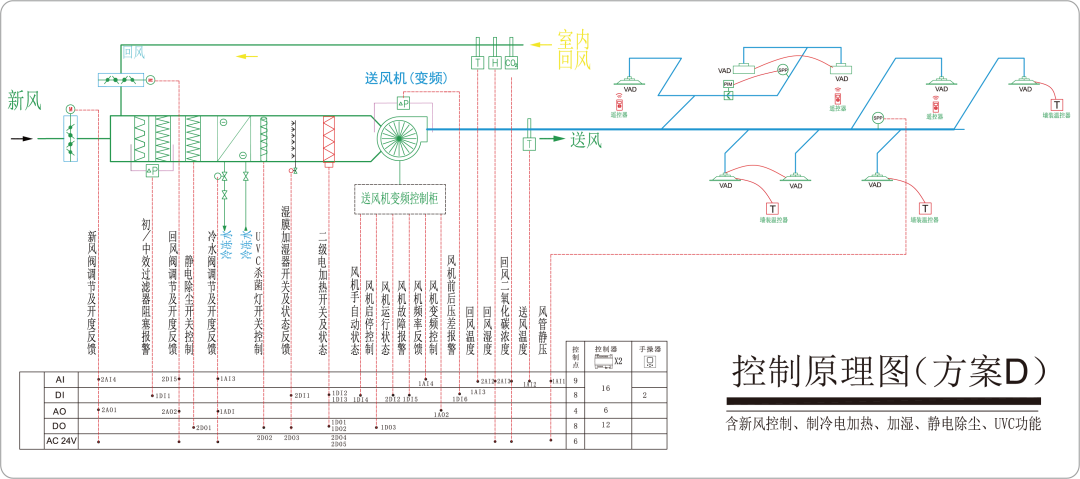

D方案運行模式
風機頻率控制：
在手操器手動啟動或時間表控制范圍內，當風機運行時，通過風管靜壓(AI1 SPS)根據PID控制風機頻率(變頻調節控制AO2，0-10V)。
冷水閥控制：
當風機運行時，根據制冷需求控制冷水閥開度(AO1，0-10V)，制冷模式下，通過送風溫度(AI2)根據PI 或 PID 控制冷水閥將送風溫度控制在13°C。
除濕控制：
制冷模式下風機運行時，檢測回風濕度(AI1)高于80%RH，延時半小時，系統啟動除濕功能，此時啟動一級和二級電加熱。當回風濕度低于65%RH，延時半小時，一級和二級電加熱關閉。電加熱器做延時開關控制，避免頻繁開關動作。
電加熱開關控制：
當風機運行時，在制熱模式下，根據回風溫度控制電加熱分段開關，將送風溫度控制在28°C制熱模式下，當22°C<回風溫度<(AI3) 24°C時，開啟一級電加熱(DO4)。當20°C≤回風溫度≤(AI3) 22°C時，關閉1級電加熱(DO4)開啟二級電加熱(DO5)。當回風溫度低于20°C時，同時開啟一級和二級電加熱(DO4 DO5)；同時電加熱器做延時開關控制，避免頻繁開關動作；制冷模式下電加熱處于關閉。
靜電除塵開關控制：
與風機連鎖開關，當風機運行時，靜電除塵(DO1)開啟；風機關閉后，靜電除塵關閉。
UVC開關控制：
與風機連鎖開關，當風機運行時，UVC(DO2)開啟；風機關閉后，UVC關閉。
加濕器開關控制：冬季制熱模式下風機運行時，當回風濕度(AI1)低于設定值，系統啟動加濕功能，加濕器開啟(DO3)，當回風濕度高于設定值時加濕器關閉。加濕器延時開關控制，避免頻繁開關動作。
新/回風閥控制：
風機運行時，在制冷或制熱模式下通過回風CO?(AI2)根據PID控制新風閥開度(新風閥開度調節AO1，0-10V)；同時保證CO?要求的最小新風量?；仫L(fēng)閥執行器設置與新風閥反向動作同時新風閥需保證最小新風量開度；新/回風閥需系統根據開機程序執行1分鐘后再啟動風機，以保證風閥在風機啟動前開啟一定開度。
當系統關閉后，新/回風閥、冷熱水閥、靜電除塵、加濕器、電加熱、UVC與風機連鎖關閉。

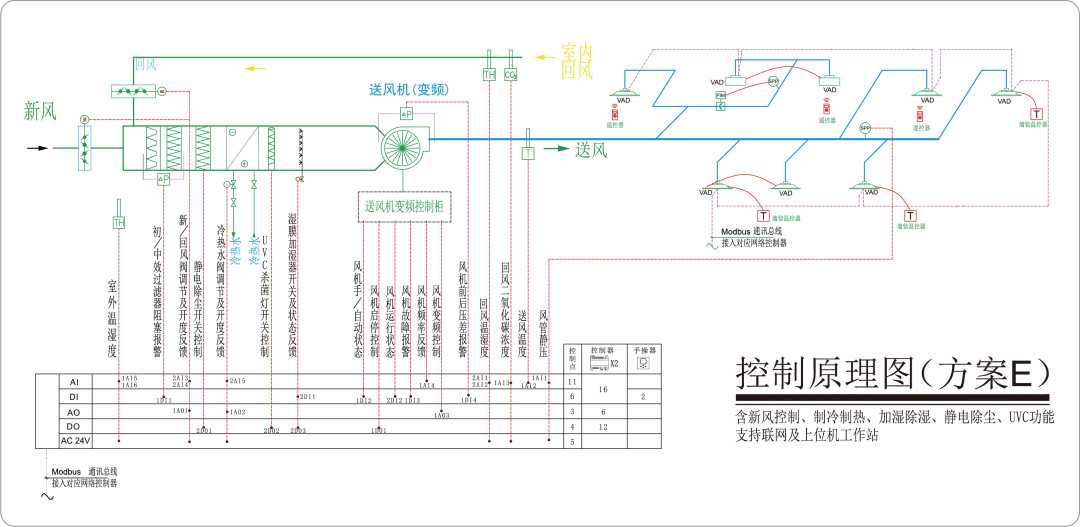

E方案運行模式
風機頻率控制：
在手操器手動啟動或時間表控制范圍內，當風機運行時，通過風管靜壓(AI1 SPS)根據PID控制風機頻率(變頻調節控制AO2，0-10V)。
冷水閥控制：
當風機運行時，根據制冷需求控制冷水閥開度(AO1，0-10V)，制冷模式下，通過送風溫度(AI2)根據PI 或 PID 控制冷水閥將送風溫度控制在13°C。
靜電除塵開關控制：
與風機連鎖開關，當風機運行時，靜電除塵(DO1)開啟；風機關閉后，靜電除塵關閉。
UVC開關控制：
與風機連鎖開關，當風機運行時，UVC(DO2)開啟；風機關閉后，UVC關閉。
加濕器開關控制：
冬季制熱模式下風機運行時，當回風濕度(AI2)低于設定值，系統啟動加濕功能，加濕器開啟(DO3)，當回風濕度高于設定值時加濕器關閉。加濕器延時開關控制，避免頻繁開關動作。
風機運行時，在制冷或制熱模式下通過回風CO?(AI3)根據PID控制新風閥開度(新風閥開度調節AO1，0-10V)；過渡季節（室外焓值小于設定值）優先由送風溫度控制新風閥，最大限度利用新風做冷源，直至全新風，新風冷源無法滿足制冷需求時，以送風溫度調節冷水閥開度。
新/回風閥控制：
同時保證CO?要求的最小新風量。回風閥執行器設置與新風閥反向動作，同時新風閥需保證最小新風量開度；新/回風閥需系統根據開機程序執行1分鐘后再啟動風機，以保證風閥在風機啟動前開啟一定開度。
聯網及上位機工作站：可以通過上位機工作站圖形界面查看及控制VAD相關參數，也可通過上位機工作站圖形界面操作及控制AHU運行。
當系統關閉后，新/回風閥、冷熱水閥、靜電除塵、加濕器、電加熱、UVC與風機連鎖關閉。

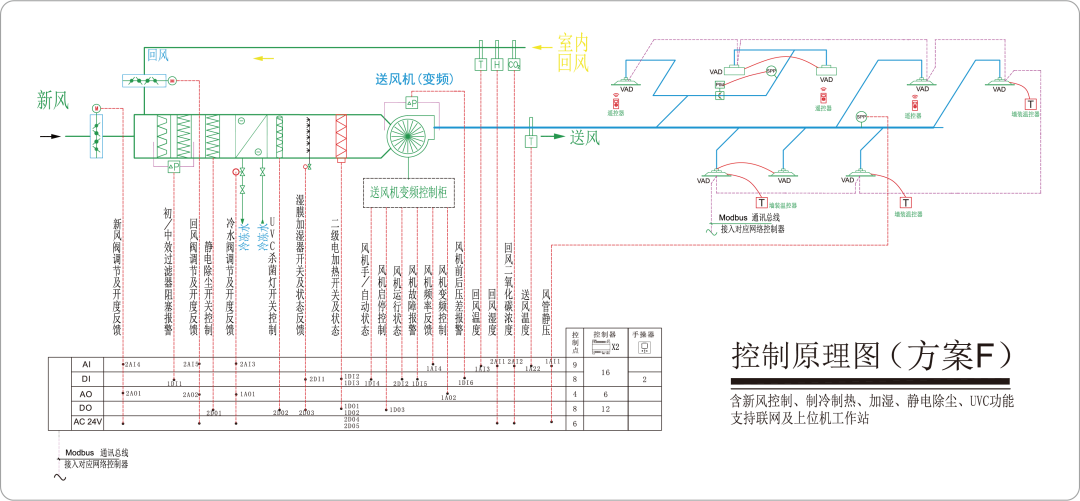

F方案運行模式
風機頻率控制：
在手操器手動啟動或時間表控制范圍內，當風機運行時，通過風管靜壓(AI1 SPS)根據PID控制風機頻率(變頻調節控制AO2，0-10V)。
冷水閥控制：
當風機運行時，根據制冷需求控制冷水閥開度(AO1，0-10V)，制冷模式下，通過送風溫度(AI2)根據PI 或 PID 控制冷水閥將送風溫度控制在13°C。
除濕控制：
制冷模式下風機運行時，檢測回風濕度(AI1)高于80%RH，延時半小時，系統啟動除濕功能，此時啟動一級和二級電加熱。當回風濕度低于65%RH，延時半小時，一級和二級電加熱關閉。電加熱器做延時開關控制，避免頻繁開關動作。
電加熱開關控制：
當風機運行時，在制熱模式下，根據回風溫度控制電加熱分段開關，將送風溫度控制在28°C制熱模式下，當22°C<回風溫度<(AI3) 24°C時，開啟一級電加熱(DO4)。當20°C≤回風溫度≤(AI3) 22°C時，關閉1級電加熱(DO4)開啟二級電加熱(DO5)。當回風溫度低于20°C時，同時開啟一級和二級電加熱(DO4 DO5)；同時電加熱器做延時開關控制，避免頻繁開關動作；制冷模式下電加熱處于關閉。
靜電除塵開關控制：
與風機連鎖開關，當風機運行時，靜電除塵(DO1)開啟；風機關閉后，靜電除塵關閉。
UVC開關控制：
與風機連鎖開關，當風機運行時，UVC(DO2)開啟；風機關閉后，UVC關閉。
加濕器開關控制：冬季制熱模式下風機運行時，當回風濕度(AI1)低于設定值，系統啟動加濕功能，加濕器開啟(DO3)，當回風濕度高于設定值時加濕器關閉。加濕器延時開關控制，避免頻繁開關動作。
新/回風閥控制：
風機運行時，在制冷或制熱模式下通過回風CO?(AI2)根據PID控制新風閥開度(新風閥開度調節AO1，0-10V)；同時保證CO?要求的最小新風量?；仫L(fēng)閥執行器設置與新風閥反向動作同時新風閥需保證最小新風量開度；新/回風閥需系統根據開機程序執行1分鐘后再啟動風機，以保證風閥在風機啟動前開啟一定開度。
聯網及上位機工作站：
可以通過上位機工作站圖形界面查看及控制VAD相關參數，也可通過上位機工作站圖形界面操作及控制AHU運行。
當系統關閉后，新/回風閥、冷熱水閥、靜電除塵、加濕器、電加熱、UVC與風機連鎖關閉。
