VAV風管系統的合理設計和施工，對于VAV系統后期是否可以正常運行和控制尤為關鍵。

01、VAV-BOX支管與主管的接管方式

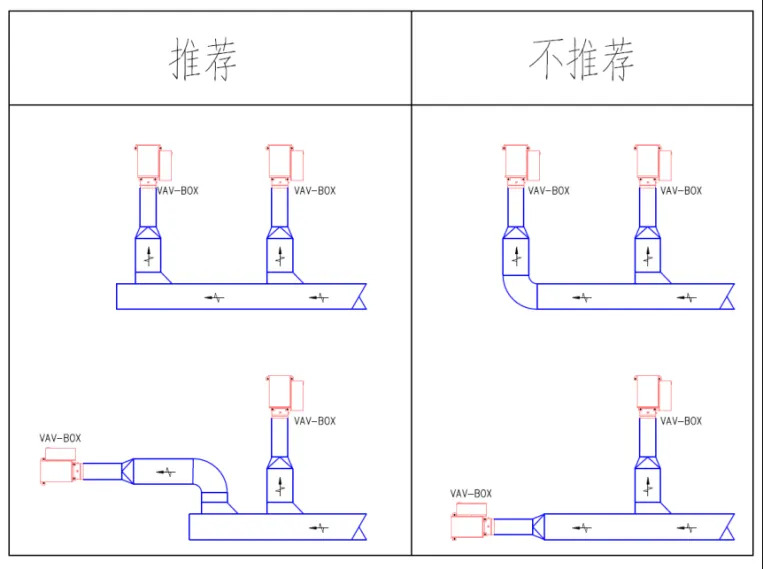

1.VAV-BOX支管與主管之間的接管采用側接管的方式，詳見圖1。這種接管的方式可以保證各個VAV-BOX的入口靜壓更均衡，系統更容易調試。

圖1

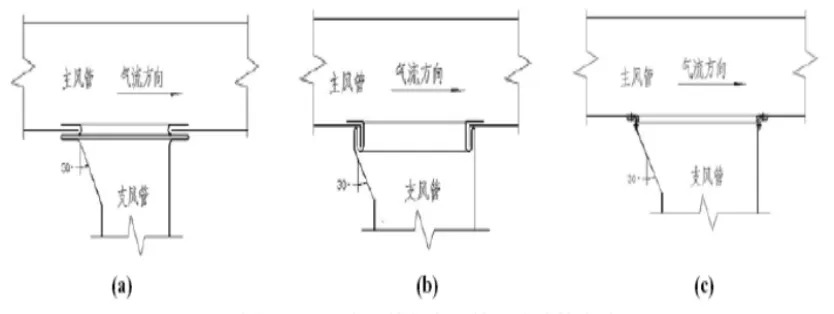

2. 支管接口應有45°過渡角或圓角，支管不能插入主管、接口不能有毛刺。連接方式參考圖2。

圖2

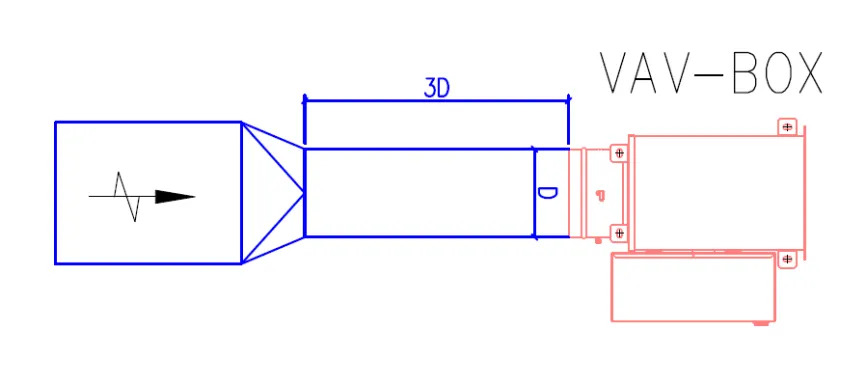

為了可以準確讀取實際的送風量，VAV-BOX前直管段要求一般不小于入口直徑的3~5倍。

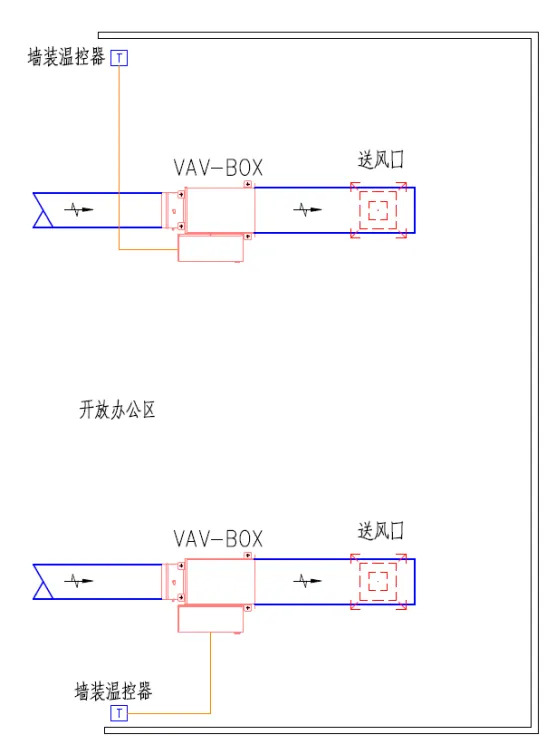

在沒有特殊要求的情況下，每臺VAV-BOX的控制器都會配置一個溫控面板，且是通過這個溫控面板來監測房間溫度的，在設計階段，需確定溫控面板的位置，并提資給裝修和電氣專業，可以避免后期安裝的時候，把溫控面板都集中在一個位置安裝，使得房間溫度測量偏差大。

長沙金茂大廈

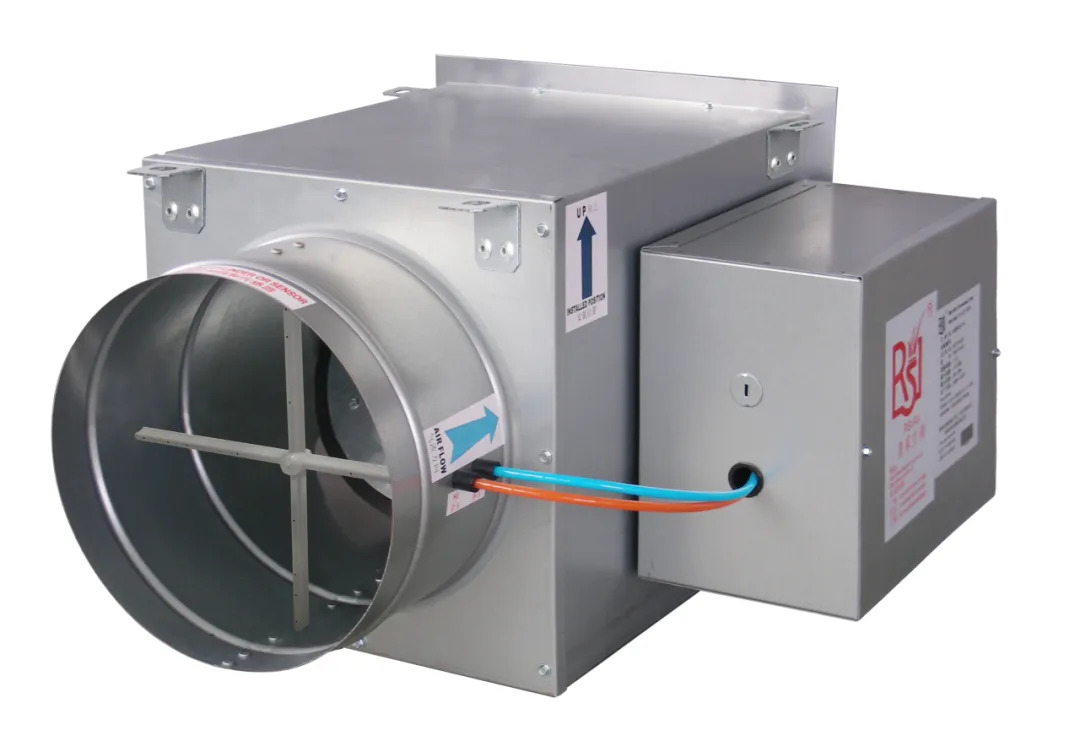

02、VAV-BOX連接方式

現場VAV-BOX的連接方式若不規范，會導致VAV系統漏風嚴重，后期難以調試成功。

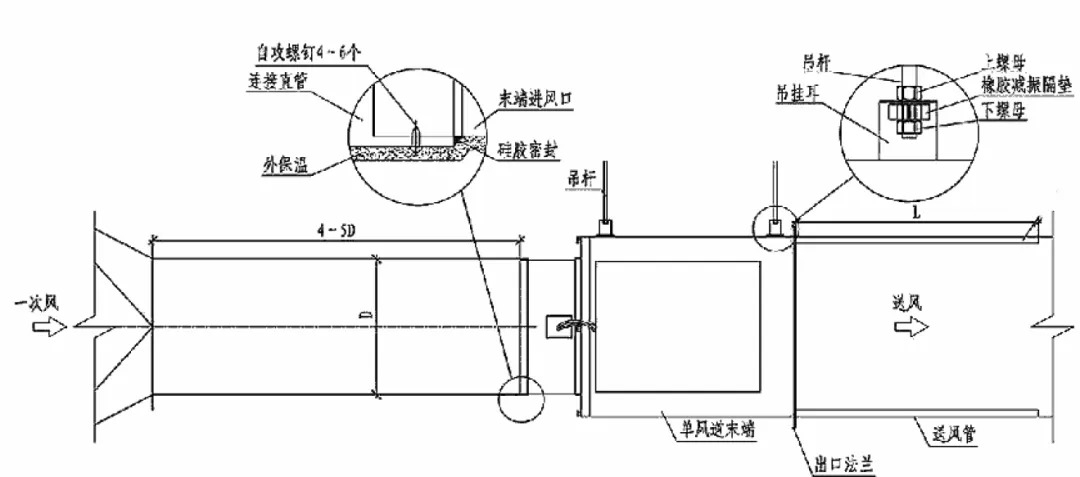

入口連接的直管段外套接在VAV-BOX進風口上，4~6個自攻螺釘固定，接縫處硅膠密封，防止漏風，并做外保溫處理。VAV-BOX圓形入口段亦需外保溫。VAV-BOX出風口采用法蘭連接時，VAV-BOX與送風管法蘭對中粘貼密封條，再用螺栓固定，防止松動與漏風。

上海華潤中心

03、VAV-BOX單機調試注意要點

很多項目收到VAV-BOX后，會去做一個通電測試。當VAV-BOX沒接入風管系統，單獨接通電源時，會出現：無論溫控面板是開機還是關機狀態，VAV-BOX始終是全開狀態，這個現象是否正常呢？

答：這種現象是正常的，很多VAV控制器的設定是，當面板關機時，VAV-BOX是走最小設定風量。由于此時VAV-BOX沒接入風管系統，檢測到的送風量為0，小于最小設定風量，所以閥門是全開狀態。

濟南平安金融中心

在做單機測試時，通常會去查看下面參數，去判斷VAV-BOX是否運行正常。

1、當前風量

2、目標風量

3、當前閥位

4、運行模式

5、當前房間溫度

6、設定溫度

04、單機調試時可能遇到的問題

1、在確保了執行器轉向正常后，測試設定溫度正確后，VAV-BOX閥一直無法打開？

答：查看當前風量和目標風量，若當前風量遠大于目標風量，基本可以判斷是靜壓無法讀取，檢查VAV-BOX的靜壓氣管和風速傳感器氣嘴是否脫落，漏氣，對損壞部件進行更換。

2、VAV控制器無法讀取到風量？

答：檢查風速傳感器氣嘴，氣管是否有漏氣，堵塞，高低壓氣管是否在控制器上的位置接反。

廣州新華保險大廈
